Заслонки газовые ЗР ТермоБрест

Предназначены для регулирования расхода проходящих газов и применяется в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов.

Применяется для плавного регулирования расхода газа и не является запорным органом.

Номинальный диаметр:

• 15÷300 мм;

Максимальное рабочее давление:

• 6 бар;

Материал корпуса:

• алюминий, сталь.

Исполнение корпуса заслонки:

• заслонка регулирующая;

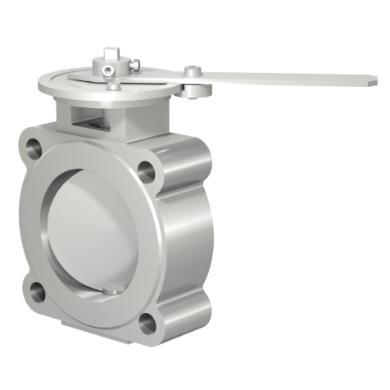

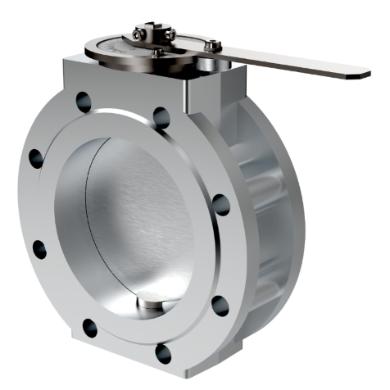

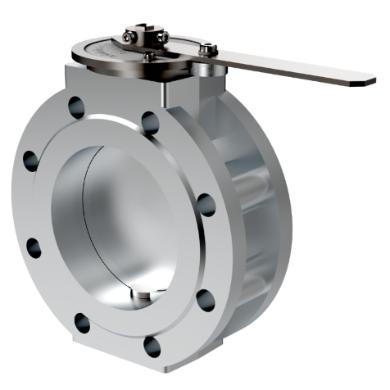

• заслонка регулирующая дроссельного типа.

Тип регулирования:

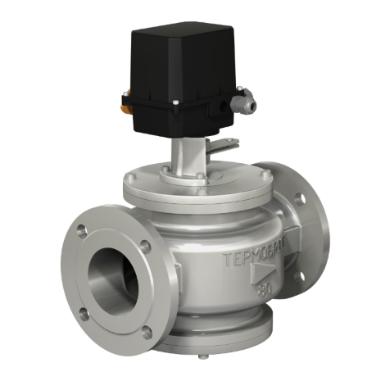

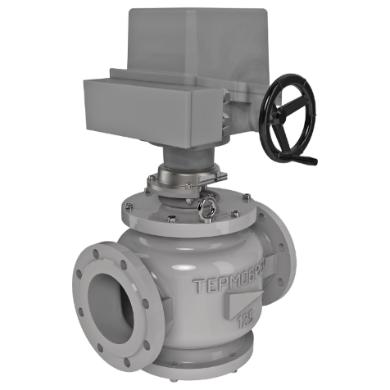

• регулирование электроприводом;

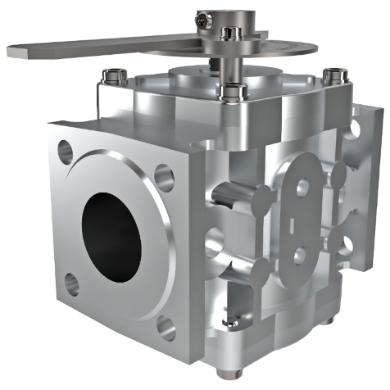

• ручное регулирование.

Типы применяемых электроприводов:

• HOOCON, Belimo, Regada, Siemens, AUMA, Rotork, Schischek и другие по желанию заказчика.

Климатическое исполнение:

• У3.1 (-30…+50 ˚С);
• У2 (-45…+50 ˚С);
• УХЛ1 (-60…+60 ˚С) – для заслонок с ручным управлением.

Температура рабочей среды:

• (-60…+70 ˚С) – для заслонок регулирующих;
• (-45…+120 ˚С) – для заслонок регулирующих дроссельного типа.

- декларации и сертификаты ЕАС

- сертификаты СЕ

- система менеджмента качества

- сертификаты на комплектующие

- технический каталог (заслонки регулирующие в алюминиевом корпусе)

- технический каталог (заслонки регулирующие в стальном корпусе)

- печатный каталог

- прайс-лист

Важно!

Применяется для плавного регулирования расхода газа и не является запорным органом

1.ЗР – обозначение серии

2. Присоединительный размер в дюймах
3. Номинал рабочего давления, бар

4. Исполнение заслонки по типу корпуса или внутреннему механизму:

     -- регулирование шаром (как у клапана)

     В – дроссельного типа

5. варианты управления

     Р – с ручным управлением

     ПР. – с электроприводом (пропорциональное регулирование)

     ПОЗ. – с электроприводом (позиционное регулирование)

     Е – с электроприводом взрывозащищенного исполнения

     Т –высокотемпературная, только для дроссельного типа

6. материал корпуса

        --   алюминий по умолчанию

        Ст --  сталь

7. Напряжение питания, В переменный или постоянный ток
8. климатическое исполнение

• У3.1 (-30…+50 °С) – эксплуатация в нерегулярно отапливаемых помещениях;
• У2 (-45…+50 °С) – эксплуатация под навесом;
• УХЛ1 (-60…+60 °С) – эксплуатация на открытом воздухе (для моделей с ручным управлением);

9. Номер технических условий

 Дополнительная информация:

МОНТАЖНОЕ ПОЛОЖЕНИЕ на трубопроводах:

• на горизонтальных по умолчанию
• на вертикальных

     При заказе заслонок с электроприводом просим вас указать маркировку привода или питание, сигнал управление и сигнал обратной связи.
