Доп. информация
|
|
ФН
|
1
|
-
|
2
|
.3
|
--
|
--
|
М
|
У2
|
ТУ РБ 05708554.027-98
|
|

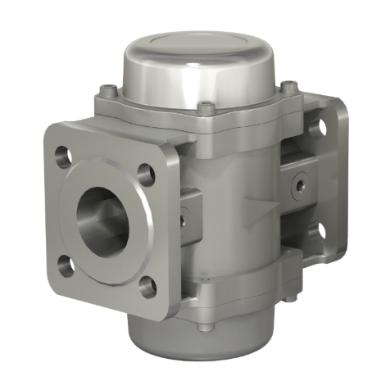

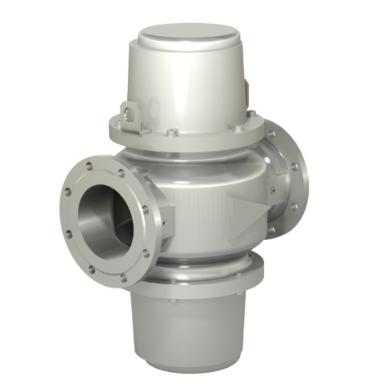

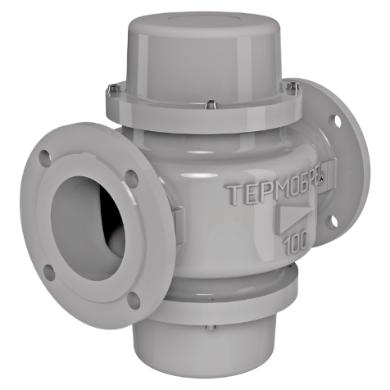

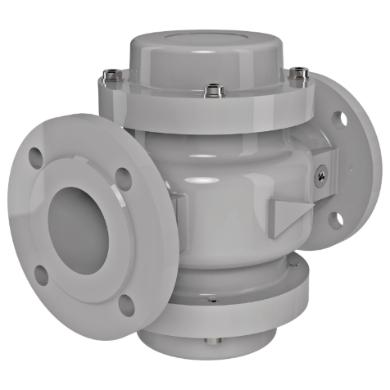

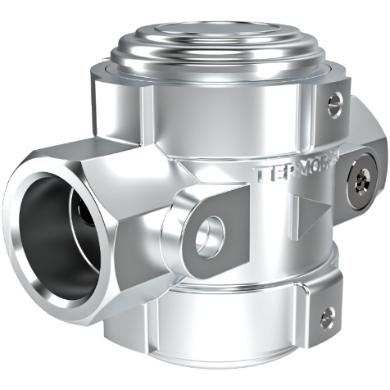

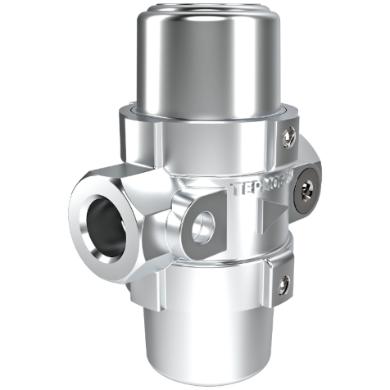

1. ФН – обозначение серии
2. Присоединительный размер в дюймах
3. Исполнение фильтра по максимальному рабочему давлению:
1 – (0…3 бар);
2 – (0…3 бар);
6 – (0…6 бар);
16 – (0…16 бар).
4. Исполнение фильтра по пылеёмкости только для фильтров
ФН½–..., ФН¾–..., ФН1–... муфтовых,
ФН½–..., ФН¾–... фланцевых в алюминиевом корпусе,
ФН½–..., ФН¾–..., ФН1–... муфтовых и фланцевых в стальном корпусе,
ФН10–6..., ФН12–6..., кроме фильтров с максимальным рабочим давлением 16 бар):
.1 – минимальная пылеёмкость;
.2 – средняя пылеёмкость;
.3 – максимальная пылеёмкость
5. исполнение корпуса по присоединению, см. дополнительную информацию

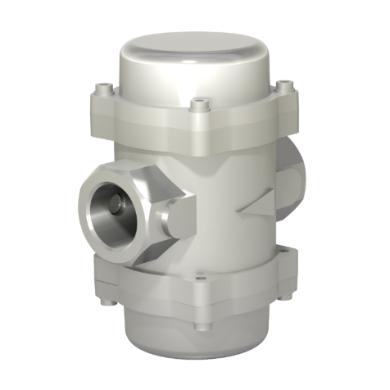

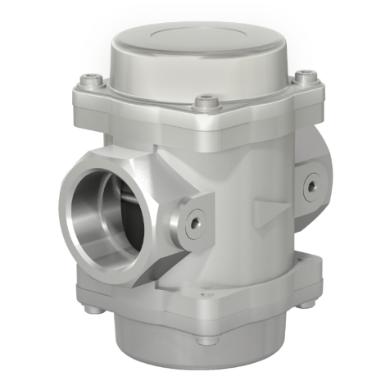

-- муфтовое

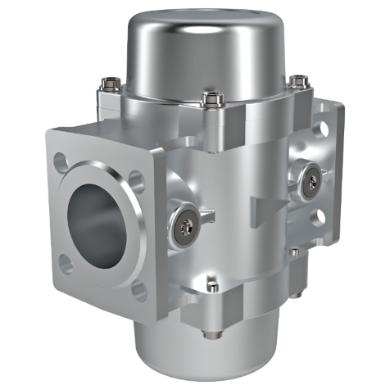

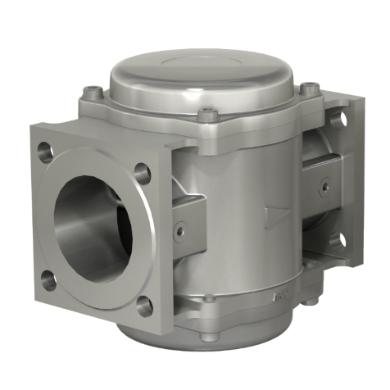

Фл. – фланцевое
6. материал корпуса
-- алюминий по умолчанию .
Ст – сталь для фильтров DN 15...200
7. Дополнительные устройства или исполнение корпуса:
А – фильтрующий элемент из металлической сетки
К – наличие в фильтре конденсатоотвода. Опция доступна для фильтров
типоразмерного ряда DN 25...300
У – угловое исполнение корпуса фильтра

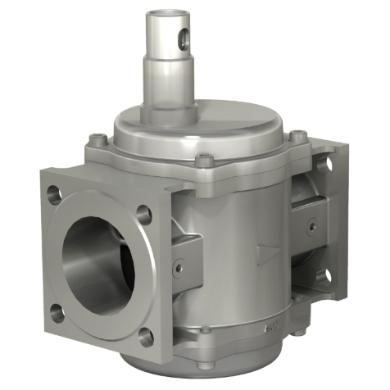

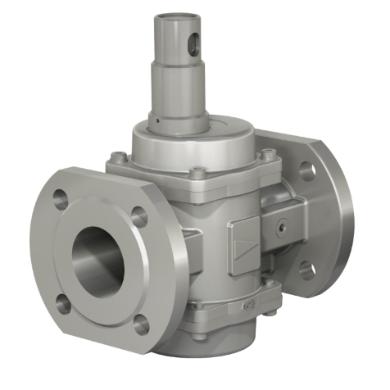

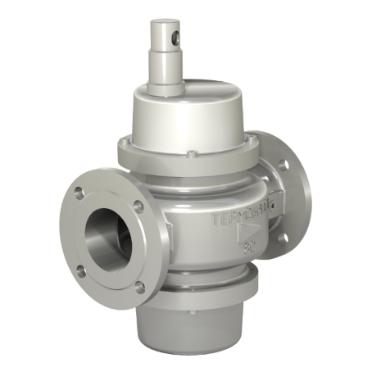

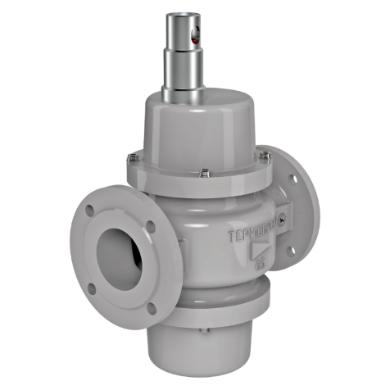

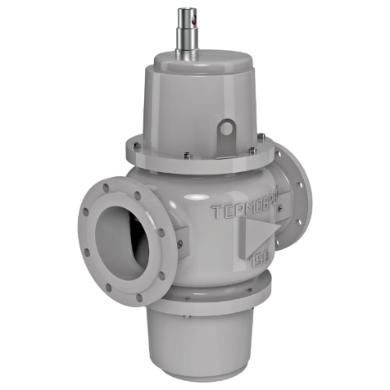

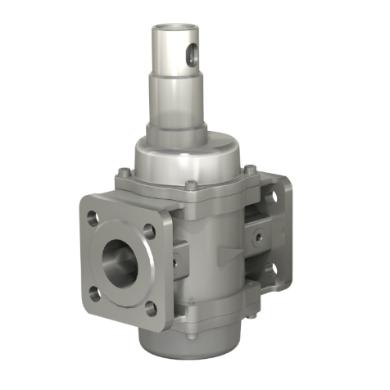

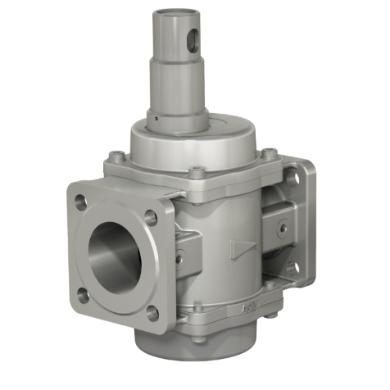

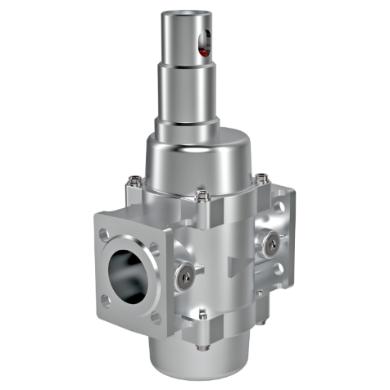

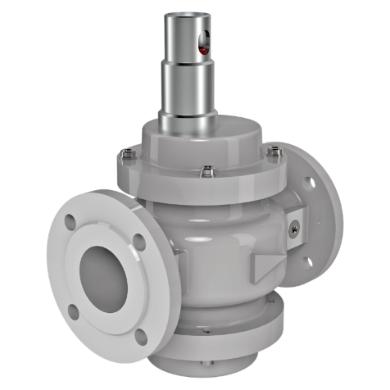

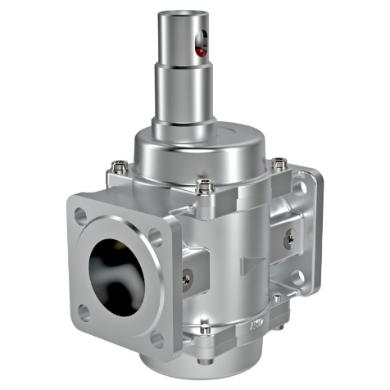

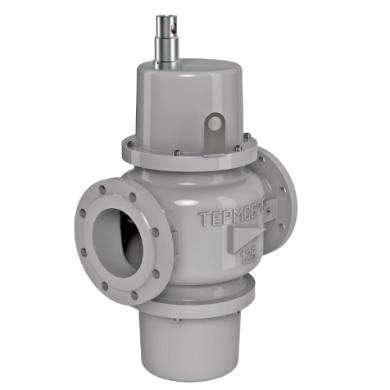

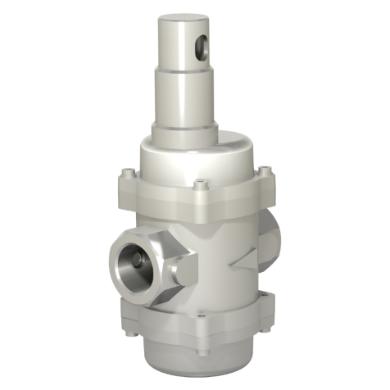

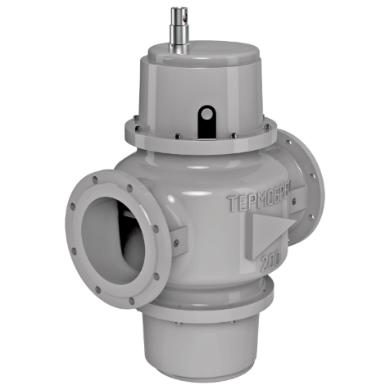

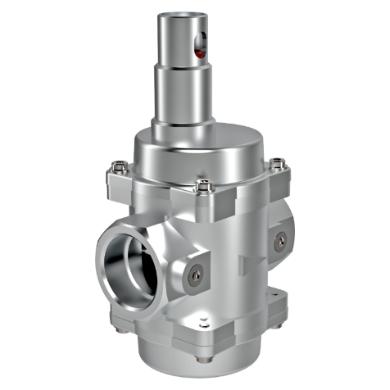

М – наличие индикатора загрязненности фильтра механического типа
С – наличие индикатора загрязненности фильтра стрелочного типа*
Ес – наличие индикатора загрязненности фильтра электрического типа, работающего
от сети
Ет – наличие индикатора загрязненности фильтра электрического типа, работающего
от батареи
8. Климатическое исполнение
У3.1: –30...+60 °С;
У2: –45...+60 °С;
УХЛ1: –60...+60 °С
9. Номер технических условий
Дополнительная информация:
1. Исполнение корпуса
Для фильтров DN 15...50 указывается: муфтового или фланцевого присоединения.
2. Исполнение вариант фланцевого крепления
--- по умолчанию Pn 6
Pn16 -- в случае с присоединительным фланцем Pn 16.
3.
* Индикаторы загрязненности стрелочного типа выпускаются в двух исполнениях в зависимости от расположения шкалы индикатора относительно направления движения газа через фильтр или трубопровод:
- СЛЕВА-НАПРАВО;
- СПРАВА-НАЛЕВО.
Пример обозначения фильтра газового с индикатором загрязненности стрелочного типа (исполнение слева-направо), присоединительным размером 2 дюйма, максимальное рабочее давление 6 бар, муфтового исполнения, материал корпуса – алюминий, климатическое исполнение У3.1:
4. Конструкция фильтра позволяет снимать фильтрующий элемент для его очистки или замены.
5. Температура рабочей среды:
–40...+90 °С (для фильтров с полимерным фильтрующим элементом);
–60...+120 °С (для фильтров с сетчатым фильтрующим элементом);
6. Монтажное положение фильтров: на горизонтальных и вертикальных трубопроводах.
7. Степень фильтрации:
по умолчанию – 50 мкм.
под заказ -- 2 мкм, 5 мкм, 10 мкм, 20 мкм, 80 мкм или 200 мкм.
